| Pneumatisch-mechanische Spannköpfe |
| für achslose Abrollung |
|
|

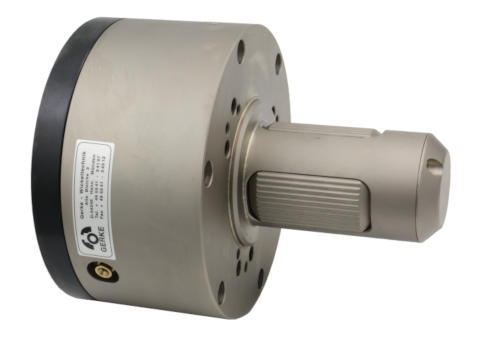

| Grundkörper |
 |
 |
Grundkörper auch als eine komplette Einheit für andere Hülsendurchmesser lieferbar.
Grundkörper Größe: 70 / 76 mm * Spannbereich 68,5 - 81 mm * max. Drehmoment: 390 Nm. |
| Grundkörper |
Spannbereich |
Max. Drehmoment |
| Grundkörper 70/76 |
68,5 - 81,0 mm |
390 Nm |
| Grundkörper 70 |
68,5 - 78,0 mm |
390 Nm |
| Grundkörper 76 |
74,5 - 83,8 mm |
600 Nm |
| Grundkörper 100 |
98,5 - 107,5 mm |
900 Nm |
| Grundkörper 120 |
118,5 - 127,5 mm |
1400 Nm |
| Grundkörper 125 |
123,5 - 132,5 mm |
2200 Nm |
| Grundkörper 150/152 |
148,5 - 157,0 mm |
4500 Nm |
|
|

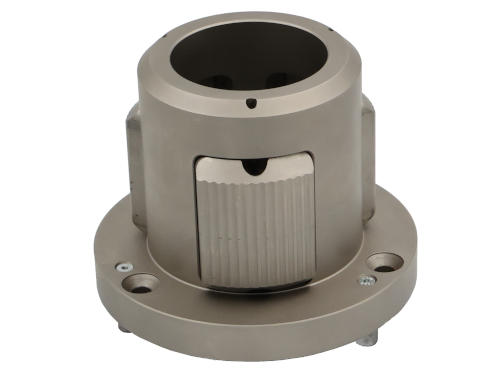

| Aufsteckadapter |
 |
 |
Aufsteckadapter aus Aluminium für verschiedene Hülsengrößen mit Rückholfedern.
|
| Adapter |
Spannbereich |
Grundkörper |
| Adapter 70/76 - 150 |
148,5 - 157,5 mm |
Grundkörper 70/76 |
| Adapeter 100 - 200 |
198,5 - 207,5 mm |
Grundkörper 100 |
| Adapeter 100 - 250 |
248,5 - 257,5 mm |
Grundkörper 100 |
| Adapeter 150/152 - 200 |
198,5 - 207,5 mm |
Grundkörper 150/152 |
| Adapeter 150/152 - 250 |
248,5 - 257,5 mm |
Grundkörper 150/152 |
| Adapeter 150/152 - 300 |
297,5 - 306,5 mm |
Grundkörper 150/152 |
| Adapeter 150/152 - 305 |
302,0 - 311,0 mm |
Grundkörper 150/152 |
|
